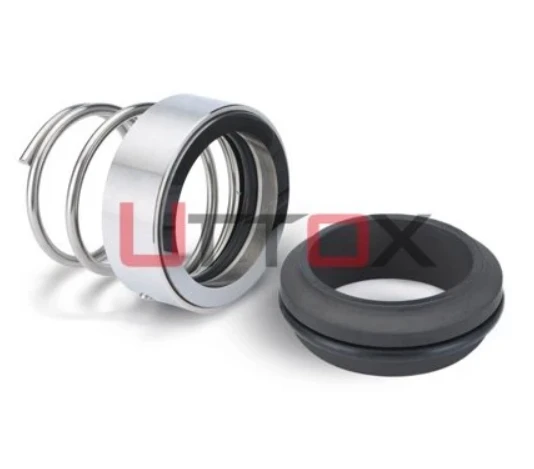

Theмеханічне ущільнення m3n m37gпрацює, утворюючи динамічний бар'єр між обертовим валом і нерухомим корпусом насоса, запобігаючи витоку технологічної рідини вздовж валу. У цьому ущільненні використовується конічний пружинний механізм, який застосовує постійну осьову силу для підтримки торцевого контакту ущільнення, тоді як структура еластомерного сильфона компенсує рух і зміщення валу. Обертова поверхня ущільнення, прикріплена до втулки вала, обертається проти нерухомої поверхні, встановленої в пластині сальника, утворюючи мікроскопічний ущільнювальний зазор, який підтримується натягом пружини та балансом гідравлічного тиску. Ця саморегулююча -конструкція забезпечує надійне ущільнення в різних умовах експлуатації без необхідності складних налаштувань.
вступ
Механічні ущільнення є першою лінією захисту від втрати рідини, забруднення та поломки обладнання під час експлуатації промислових насосів. Для менеджерів із закупівель та інженерів заводу, які працюють із системами відцентрових насосів, знання того, як працюють ущільнювальні компоненти, безпосередньо впливає на витрати на технічне обслуговування, ефективність роботи та відповідність вимогам безпеки. Механічне ущільнення m3n m37g стало відомим як надійний варіант для таких місць, як хімічні заводи, водоочисні споруди та загальні промислові установки з розумними температурами та тиском.
У цьому посібнику надано відповіді на практичні запитання, які виникають у покупців B2B, коли вони шукають різні варіанти ущільнень для інтеграції OEM, заміни для технічного обслуговування або купівлі оптом. Ми розглядаємо принципи роботи, вимоги до матеріалів і фактори застосування, які впливають на вибір покупки. Це допоможе вам вибрати рішення для ущільнення, які відповідають вимогам продуктивності, ціновим обмеженням і надійності ланцюга поставок.
Розуміння механічного ущільнення M3N M37G: технічні характеристики та особливості конструкції
Основна архітектура дизайну
Стандарт DIN 24960 відповідає механічному ущільненню m3n m37g, яке має одну конічну пружину, яка обертається навколо втулки вала. Ця конструкція пружини відрізняється від конструкції з кількома-пружинами, оскільки вона рівномірно розподіляє силу закриття навколо пружини, що зменшує ймовірність того, що пружина забивається брудними рідинами. Еластомерна сильфонна частина працює одночасно як допоміжний ущільнювальний елемент і гнучка муфта, яка може витримувати осьовий рух вала до 3 мм. Це компенсує різницю в допусках монтажу та температурному розширенні.
Конфігурація матеріалів і робочі параметри
Матеріали поверхні ущільнення зазвичай містять карбід кремнію (SiC) у поєднанні з вуглецевим -графітом або карбідом кремнію. Ці матеріали мають рейтинги твердості за Моосом від 9 до 9,5 і можуть витримувати знос від стирання. Елементи вторинного ущільнення виготовлені з еластомерів, які є хімічно сумісними та є NBR, EPDM або FKM.
Діапазон температур: від -20 градусів до +180 градусів (залежно від типу використовуваної гуми)
Можливість тиску: у стандартних налаштуваннях він може працювати до 1,0 МПа (10 бар)
Швидкість валу: Максимальна швидкість руху від 10 до 15 м/с
Сумісність з діаметром валу: від 10 мм до 80 мм у всій серії
Аустенітна нержавіюча сталь (AISI 304 або 316) використовується для виготовлення металевих деталей, які не іржавіють у слабокислих або лужних умовах. Підпружинена-конструкція підтримує контактний тиск на поверхнях ущільнень від 0,2 до 0,3 МПа, що контролює витоки та зменшує знос поверхні.
Стандарти розмірів і сумісність насосів
Версія M37G конкретно відноситься до дизайну сидіння G9, яке має виїмки, що запобігають його обертанню, і стандартні розміри хвоста, які працюють із корпусами насосів від Grundfos, KSB і Allweiler, серед інших. Розміри монтажної оболонки відповідають стандартам ISO 3069. Це означає, що більшість типів відцентрових насосів, призначених для загального використання, можна замінити безпосередньо, не потребуючи іншої обробки.
Як працює механічне ущільнення M3N M37G у насосних системах?
Механізм ущільнення та утримання рідини
Щоразу, коли насос працює, обертовий вузол (пружина, втулка та обертова поверхня ущільнення) рухається разом із валом, тоді як нерухомий вузол (сиділо та ущільнювальна поверхня) залишається на місці в пластині сальника. Сила пружини та гідравлічний тиск на зону сильфона утримують ущільнювальні поверхні в контакті. Завдяки гідродинамічним ефектам між гранями утворюється крихітна плівка рідини товщиною приблизно від 0,5 до 3 мікрон. Ця плівка змащує поверхні, зберігаючи цілісність ущільнення. Ширина цієї плівки природним чином змінюється залежно від температури, швидкості та тиску.
Циліндричну пружину потрібно намотати навколо валу так, щоб вона поверталася за годинниковою стрілкою, якщо дивитися з боку приводу. Це робиться за допомогою-правої нитки. Через цю залежність від напрямку пружина стає сильнішою, коли вона обертається, зберігаючи ту саму силу стиснення, навіть якщо поверхні з часом зношуються. Конструкція пружини з прогресивним кроком рівномірно розподіляє навантаження на сильфон, що запобігає накопиченню напруги, яка може спричинити надто швидкий вихід гуми з ладу.
Можливість-самонастроювання за робочих умов
Еластомерний сильфон згинається в аксіальному напрямку у відповідь на зміни тиску, утримуючи поверхню ущільнення в контакті під час перехідних процесів запуску та зміни навантаження. Під час роботи, якщо температура валу підвищується, теплове розширення спричиняє аксіальне переміщення прядильного вузла. Сильфон пристосовується до цього руху, а пружина змінює компресію, щоб підтримувати тиск на обличчя на потрібному рівні. Theмеханічне ущільнення m3n m37gдобре працює в ситуаціях, коли потік змінюється або є багато циклів запуску-зупинки, оскільки він має функцію само-компенсації.
Рекомендації щодо встановлення для оптимальної продуктивності
Переконайтеся, що биття вала не перевищує 0,05 мм TIR, а перпендикулярність залишається в межах 0,1 мм по всій довжині камери ущільнення – це перший крок у правильному встановленні. Перш ніж складати ущільнювач, його потрібно очистити тканиною без ворсу та відповідним миючим засобом. Коли пружину встановлено, її слід стиснути відповідно до специфікацій виробника, які зазвичай становлять від 3 до 5 мм від її вільної довжини. Це можна зробити за допомогою штангенциркуля. Щоб запобігти скрученню частин ущільнювальних кілець під час складання, їх потрібно злегка змастити відповідним мастилом, яке не містить нафту для еластомерів FKM.
Дуже важливо не дати насосу працювати насухо під час першого запуску. Перед увімкненням насоса камеру ущільнення слід заповнити технологічною рідиною або очисним засобом. Схема руху на поверхнях ущільнювачів встановлюється протягом першої години роботи, тому збереження стабільності під час цієї перерви-значно збільшує термін служби.
Поради щодо усунення несправностей і технічного обслуговування механічних ущільнень M3N M37G
Виявлення загальних режимів відмови
Залежно від типу витоку різні симптоми витоку вказують на різні причини. Якщо з дренажних отворів продовжує капати, це означає, що основна поверхня ущільнювача вийшла з ладу. Це може бути пов’язано з пошкодженням при сухому ході або хімічним впливом на матеріали поверхні ущільнення. Іноді під час запуску виникає витік, що означає проблему з вторинним ущільненням. Можливо, гумові ущільнювальні кільця зазнали стиску або роздулися, оскільки вони погано працюють із хімікатами. Сильний потік спочатку, який сповільнюється протягом кількох хвилин, зазвичай є ознакою сміття на поверхні ущільнення, яке очищається під час обертання.
Потертості на обличчі свідчать про проблеми з умовами експлуатації. Рівномірний знос по всій ширині обличчя означає, що він правильно вирівняний і охолоджений. Локалізовані смуги зносу показують, що вал вирівняний неправильно, що виходить за межі допустимого діапазону сильфона. Радіальні тріщини, які є ознакою термічного розтріскування, виникають при недостатньому охолодженні або коли двигун працює насухо протягом короткого часу і температура піднімається вище 200 градусів.
Протоколи профілактичного обслуговування
Для важливих сервісних насосів планові перевірки слід проводити кожні три-шість місяців. Для насосів загального обслуговування їх слід робити раз на рік. Під час роботи перевіряйте температуру ущільнювальної камери. Показники вище 70 градусів на поверхні сальникової пластини означають, що недостатньо охолодження або занадто сильний лицьовий тиск. Перевірте тиск в ущільнювальній камері. Він повинен залишатися на 0,1-0,3 бар вище тиску в сальниковій камері, щоб потік очищення був правильним.
Слідкуйте за рівнем вібрації на корпусі підшипника. Показання понад 3 мм/с RMS означають, що підшипники зношуються, що в кінцевому підсумку вплине на здатність ущільнення працювати, оскільки вал рухатиметься більше. Щоб уникнути катастрофічної несправності та втрати рідини, ущільнювачі слід міняти кожні 18–24 місяці при грубій експлуатації або кожні 36–48 місяців при роботі з чистою водою, навіть якщо очевидних витоків немає.
Системний діагностичний підхід
Щоб зрозуміти, чому не працює пломба, уважно огляньте деталі, які були зняті. Перевірте товщину залишкової поверхні ущільнення. Обличчя, стерті менш ніж на 50% від початкової товщини, означають, що вони більше не потрібні. Порівняйте вільну довжину пружини зі специфікаціями. Пружини, які стиснуті нижче 90% їх початкової вільної довжини, більше не мають напруги. Перевірте гумові деталі на наявність змін у твердості (за допомогою дурометра), здуття чи тріщин, які можуть означати, що вони неправильно працюють з хімікатами або старіють.
Запишіть змінні, які існували, коли стався збій, такі як температура, тиск і будь-які останні зміни в процесі. Ця інформація допомагає зрозуміти, чи потрібно змінити вибір матеріалу, щоб він відповідав фактичним умовам експлуатації, а не специфікаціям конструкції. Багато ранніх поломок спричинені використанням ущільнювача за межами призначеного діапазону, а не через проблеми з деталями.
Порівняння механічних ущільнень M3N і M37G: яке найкраще підходить для вашого застосування?
Варіанти дизайну та функціональні відмінності
Номер M3N зазвичай відноситься до конструкції прядильного блоку з конічною пружиною та установкою, яка залежить від напрямку, тоді як номер M37G відноситься до конструкції фіксованого сидіння (сидіння G9 зі стандартними розмірами). Ці назви стосуються не зовсім різних типів ущільнень, а скоріше частин однієї системи ущільнень. Розуміння цього співвідношення компонентів допоможе вам порівнятиm3n еквівалент ущільнення продукти від різних виробників, не плутаючись у специфікаціях.
Конічна форма пружини прядильного блоку M3N забезпечує приблизно на 15–20% більшу осьову податливість, ніж варіанти з кількома-пружинами. Це робить його кращим для ситуацій, коли вал потрібно сильно згинати або розширювати через нагрівання. Сидіння M37G G9 має спеціальну геометрію хвостової частини та виступи проти -обертання, які роблять його сумісним зі стандартними корпусами насосів без необхідності спеціальної обробки.
Характеристики продуктивності в різних програмах
Обидві конструкції забезпечують середній час між техобслуговуванням (MTBM) від 24 до 36 місяців у системі чистої води за температури від 20 до 60 градусів і тиску нижче 6 бар. Під час роботи з легкими хімічними розчинами, які містять менше 50 частин на мільйон зважених твердих частинок, не-засмічувальна конструкція пружини продовжує працювати, коли багато-пружинні ущільнення можуть накопичувати відкладення. Незалежно від того, яку конструкцію пружини використано, для абразивних суспензій потрібні тверді-поєднання поверхонь (SiC проти SiC).
Різниця в температурних можливостях виникає при виборі еластомеру, а не при механічній конструкції. Найвища температура, яку можуть витримати вторинні ущільнювачі NBR, становить 100 градусів. EPDM витримує температуру 140 градусів для гарячого водопостачання, а FKM може витримувати температуру 180 градусів для термомасляного або високо{5}}температурного хімічного використання. Виявляється, вибір правильних еластомерів важливіший, ніж вибір між назвами M3N і M37G.
Аналіз витрат-вигоди для прийняття рішень щодо закупівель
Стандартні механічні ущільнювачі m3n m37g зазвичай коштують на 30-40 відсотків дешевше, ніж картриджні ущільнення, але в деяких ситуаціях вони працюють так само добре. Зберігати стандартні розміри вала та комбінації матеріалів для кількох типів насосів легше, оскільки конструкція простіша. Робота по встановленню все ще дуже низька порівняно з ущільненнями компонентів, які потребують окремої збірки кожної частини.
Як опція до оригінальних конструкцій обладнання, UTTOX пропонує економію за рахунок конкурентоспроможного виробництва, водночас допускаючи взаємозамінні розміри. Якщо вам потрібно замінити багато ущільнень або працювати з OEM, дивm37g еквівалент ущільненняваріанти від досвідчених виробників із задокументованими системами якості можуть допомогти вам залишатися в рамках вашого бюджету без шкоди для надійності.
Де і як придбати механічні ущільнення M3N M37G: надійні постачальники та поради щодо закупівель
Критерії оцінки постачальника
Під час пошуку частин механічного ущільнення m3n m37g для промислових насосів перевірка виробничих можливостей безпосередньо впливає на те, наскільки надійними будуть деталі в довгостроковій перспективі. Надійні постачальники зберігають схвалення ISO 9001 як базового рівня контролю якості, а провідні виробники додають системи екологічного менеджменту ISO 14001. Попросіть підтвердження того, що матеріали, які використовуються для поверхонь ущільнень і еластомерів, сертифіковані. Наприклад, сертифікати на карбід кремнію повинні включати результати випробувань на твердість і дані про вміст вуглецю.
Під час виготовлення механічних ущільнень дуже важливі виробничі знання. Компанії, які виробляють пломби протягом 20 або більше років, покращили виконання деяких важливих етапів, як-от притирка, завдяки якій поверхня ущільнення стає плоскою в межах двох світлих смуг (0,000022 дюйма), а поверхня становить менше 0,2 мікрометра Ra. Ці фактори впливають на ефективність ущільнення набагато більше, ніж просто проектні плани.
Стратегії закупівель для покупців B2B
Налаштування планів-керованих запасів (VMI) — це хороший спосіб для виробників комплектного обладнання, які накладають печатки на вузли насосів, щоб переконатися, що доступність деталей відповідає їхнім виробничим графікам. Дистриб'ютори, які працюють на ринку обслуговування, можуть отримати вигоду від зберігання на складі пар стандартних матеріалів часто використовуваних розмірів валів (25 мм, 30 мм і 38 мм). Вони також можуть отримати більші розміри протягом 48-72 годин.
Коли ви підписуєте угоду про масову закупівлю, ціна зазвичай знижується на 12–18% за кожні 500 одиниць, які ви купуєте щороку. Ви можете отримати ще більші знижки, якщо купуєте більше ніж один рік. Умови оплати залежать від продавця. Добре-відомі бренди можуть пропонувати чисті 30–60 схваленим покупцям, тоді як молодим компаніям може знадобитися трохи грошей наперед. Подивіться загальну вартість посадки, яка включає фрахт. Оскільки пакети з тюленями зазвичай важать від 0,3 кг до 0,8 кг кожен, їх можна дешево доставити регулярними перевізниками.
Зменшення ризиків ланцюга поставок
За допомогою методів подвійного постачання ви можете зберегти стандарти якості, навіть якщо продавець впаде. Шукаючи вторинних постачальників еквівалентних частин ущільнення m37g, недостатньо просто перевірити розміри; ви також повинні перевірити сумісність деталей з реальним насосним обладнанням. Ефективність ущільнення залежить від таких дрібних деталей, як стійкість до пружинного навантаження, площинність поверхні та склад еластомерної суміші. Вони можуть відрізнятися в різних виробників, навіть якщо проекти однакові.
Терміни виконання від азіатських виробників зазвичай становлять від 4 до 6 тижнів для стандартних товарів і від 8 до 12 тижнів для нестандартних комбінацій матеріалів. Європейські та північноамериканські продавці зазвичай зберігають більші запаси готової продукції, що дозволяє доставляти типові конфігурації за один-два тижні. Економію коштів від постачальників із довшими термінами виконання робіт слід порівнювати з витратами на збереження запасів під рукою для захисту від змін у постачанні.
Висновок
Цемеханічне ущільнення m3n m37gпротягом тривалого часу використовувався для запобігання потраплянню води, хімікатів та інших промислових рідин у відцентрові насоси. Він добре працює і його легко отримати. Знання того, як працює конічна пружина, які матеріали використовувати та як її правильно встановити, допомагає ремонтним бригадам отримати від неї максимальну користь і звести до мінімуму незаплановані простої. Виробники комплектного обладнання та оптові торговці можуть отримати більше варіантів купівлі без шкоди для цілісності системи, коли вони знають, що оригінальні конструкції обладнання та якісні альтернативи можна використовувати як взаємозамінні. Запчастини працюватимуть надійно в різних робочих ситуаціях, якщо постачальника буде належним чином оцінено, зосереджуючись на досвіді виробництва та якості документів. Здатність ущільнення до само-регулювання та його стандартні розміри продовжують підтримувати належну практику ремонту в широкому діапазоні популяцій насосів у всьому світі.
FAQ
1. Які умови експлуатації підходять для механічного ущільнення m3n m37g?
Найкращими умовами для цих ущільнень є тиск до 10 бар, температура від -20 градусів до +180 градусів (залежно від еластомерного матеріалу) і швидкість вала менше 15 м/с. Вони добре працюють з чистою водою, легкими хімічними розчинами та рідинами, які не містять багато абразивів. Для використання, яке потребує вищого тиску, екстремальних температур або дуже токсичних хімікатів, вам можуть знадобитися інші конструкції ущільнювачів із використанням кращих матеріалів.
2. Як часто необхідно проводити технічне обслуговування, щоб запобігти поломці ущільнення?
Критичні технологічні насоси слід перевіряти кожні три-шість місяців, тоді як насоси загального обслуговування потрібно перевіряти лише раз на рік. Неочікуваних поломок можна уникнути, замінюючи деталі кожні 18-24 місяці для жорсткого обслуговування або кожні 36-48 місяців для чистої рідини. Під час регулярних перевірок насоса перевіряйте температуру ущільнювальної камери та шукайте витоки в дренажних отворах. Підтримання правильного потоку охолоджуючої рідини та уникнення сухого ходу значно збільшить термін служби набагато більше, ніж зазвичай очікується.
3. Чи можуть виробники замінювати компоненти M3N і M37G?
Якісні виробники, які дотримуються стандартів DIN 24960, можуть виготовляти деталі, які підходять один одному за розміром, але тестування продуктивності все одно є необхідним. Навіть якщо зовнішні розміри однакові, ефективність ущільнення залежить від того, наскільки плоскою є поверхня ущільнення, характеристики пружинного навантаження та склад еластомерної суміші. Хоча лінійка продуктів UTTOX взаємозамінна з-відомими конструкціями, вона дешевша, оскільки виготовляється з використанням ефективних методів, які були розроблені протягом тридцяти років виготовлення печаток.
Партнерство з Uttox для надійного постачання механічних ущільнень M3N M37G
Uttox пропонує перевірені-і-правдиві пропозиції механічне ущільнення m3n m37gрішень і працює вже 30 років, допомагаючи виробникам комплектного обладнання, командам підтримки та промисловим дистриб’юторам у понад 50 країнах. Конструкції наших циліндричних пружинних ущільнень є менш дорогими варіантами-для висококласних брендів, які добре працюють і можуть використовуватися з іншими деталями такого ж розміру. Ми можемо задовольнити всі ваші потреби щодо купівлі, від термінової заміни до велико-масштабних проектів інтеграції OEM, завдяки нашому великому асортименту, який дозволяє нам відправляти звичайні налаштування того ж дня, і нашій здатності налаштовувати продукти для конкретних цілей.
Наша досвідчена технічна команда допоможе вам вибрати найкращі комбінації матеріалів для ваших конкретних умов експлуатації та надасть безкоштовну консультацію щодо застосування. Наші протоколи забезпечення якості гарантують, що специфікації кожної виробничої партії однакові. Ви можете поговорити про свої потреби в джерелі механічних ущільнень m3n m37g на info@uttox.com, отримати повні технічні характеристики або оптові ціни для проектів, які ви плануєте. Відвідайте www.uttox.com, щоб переглянути наш повний каталог ущільнювачів і отримати посібники зі встановлення, які допоможуть вам покращити обслуговування.
